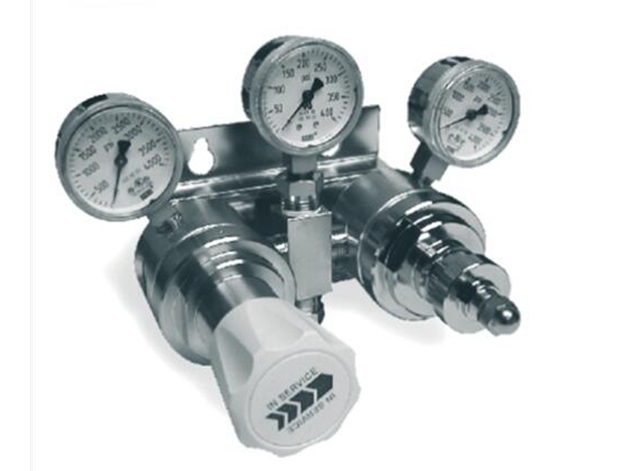

TESCOM轉換調節器conversion regulatorACS3200

TESCOM轉換調節器conversion regulatorACS3200

技術規格

? 工作參數

壓力等級根據 ANSI/ASME B31.3標準

最大額定入口壓力. . . . . . . . . . . . . . . . . . . . 3000 PSIG

出口壓力. . . . . . . . . . . . . . . . . . . . . . . .160 - 200 PSIG

設計試驗壓力 . . . . . . . . . . . . . . . . 150% 最大工作壓力

泄漏 . . . . . . . . . . . . . . . . . . . . . . . . .內部：無氣體泄漏

外部：設計符合 ≤ 2 x 10 -8 大氣壓·毫升/秒氦氣

工作溫度. . . . . . . . . . . . . . . . . . . . . .-40° F 至 +165° F

(-40° C 至 +74° C)

額定流量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . C v = 1.2

壓力單位轉換 14.5 PSIG = 1 bar（巴） 145 PSIG = 1 MPa

? 接觸介質的材料

閥體 . . . . . . . . . . . . . . . . . . . . . . . . . .316 不銹鋼或黃銅

閥帽 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .鍍鎳黃銅

閥座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 聚三氟氯乙烯

O 型圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Viton ?

隔板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不銹鋼

彈簧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不銹鋼

其余部件. . . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不銹鋼

? 壓力表 （3 級標準） . . . . 316 不銹鋼壓力表帶

不銹鋼調節器，黃銅壓力表帶黃銅調節器

? 清潔 . . . . . . . . . . . CGA 4.1 及 ASTM G93

? 重量 . . . . . . . . . . . . . . . . . . 10 磅 (4.95 kg)

TESCOM conversion regulator ACS3200

technical specifications

Operating parameters

Pressure rating according to ANSI/ASME B31.3 standard

Maximum rated inlet pressure 3000 PSIG

Outlet pressure 160 - 200 PSIG

Design test pressure 150% maximum working pressure

Leakage Internal: No gas leakage

External: Designed to meet helium gas pressure of ≤ 2 x 10-8 atmospheres · milliliters/second

Working temperature- 40 ° F to+165 ° F

(-40 ° C to+74 ° C)

Rated flow rate C v = 1.2

Pressure unit conversion 14.5 PSIG=1 bar (bar) 145 PSIG=1 MPa

Materials in contact with the medium

Valve body 316 stainless steel or brass

Valve cap Nickel plated brass

Valve seat Polytrifluoroethylene
