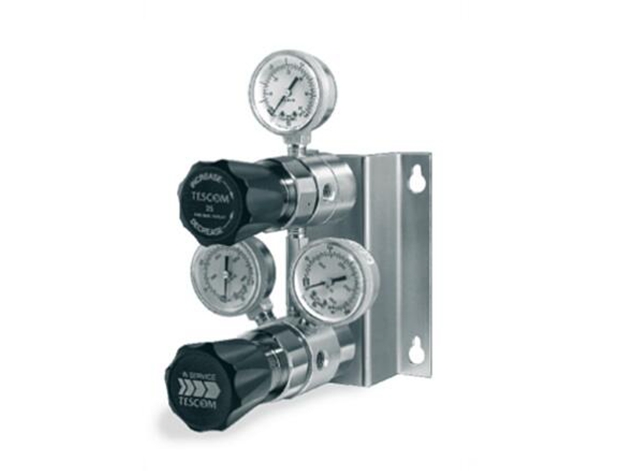

TESCOM轉換調節器conversion regulator CS2200

TESCOM轉換調節器conversion regulator CS2200

技術規格

? 工作參數

壓力等級根據 ANSI/ASME B31.3標準

最大額定入口壓力. . . . . . . . . . . . . . . . . . . . . . . . .3500 PSIG

設計試驗壓力 . . . . . . . . . . . . . . . . . . . . . 最大額定值的150%

泄漏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 內部：無氣體泄漏

外部：設計符合 ≤ 2 x 10 -8 大氣壓·毫升/秒氦氣

工作溫度. . . . . . . . . . . . . . . . . . . . . . . . . . -40° F 至 +165° F

(-40° C 至 +74° C)

額定流量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .C v = .06

壓力單位轉換 14.5 PSIG = 1 bar（巴） 145 PSIG = 1 MPa

? 接觸介質的材料

閥體 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不銹鋼或黃銅

閥帽 . . . . . . . . . . . . . . . . . . . . . . . . . . .300 系列不銹鋼或黃銅

閥座 . . . . . . . . . . . . . . . . . . . . . . . . . . Teflon ? （聚四氟乙烯）

隔板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不銹鋼

摩擦襯套 - 內部. . . . . . . . . . . . . Teflon ? （聚四氟乙烯）

- 外部. . . . . . . . . . . . . . . . . . . . . . .316 不銹鋼

彈簧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不銹鋼

其余部件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不銹鋼

（及黃銅閥體使用的黃銅材料）

? 壓力表 （3 級標準） . . . . . . . 316 不銹鋼壓力表帶不

銹鋼調節器，黃銅壓力表帶黃銅調節器

? 管件 . . . . . . . . . . . . . . . . . . . . . . . . 1/4" 凹 NPT

? 清潔 . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93

? 重量 . . . . . . . . . . . . . . . . . . . . . . . . 5 磅 (2.3 kg)

TESCOM hydraulic valve 54-2800

Hydraulic/High Flow/High Pressure

Maximum inlet pressure 5000 PSIG/outlet pressure range below 5000

Pressure reducing regulator

云聯電氣  技術 咨詢

報價  inquiry [email protected]

TESCOM轉換調節器conversion regulator

TESCOM轉換調節器NA-3

TESCOM轉換調節器ACS012

TESCOM轉換調節器CS2200

TESCOM轉換調節器ACS3200

TESCOM轉換調節器CR441800

54-2800 series

technical specifications

Operating parameters

Pressure rating according to ANSI/ASME B31.3 standard
