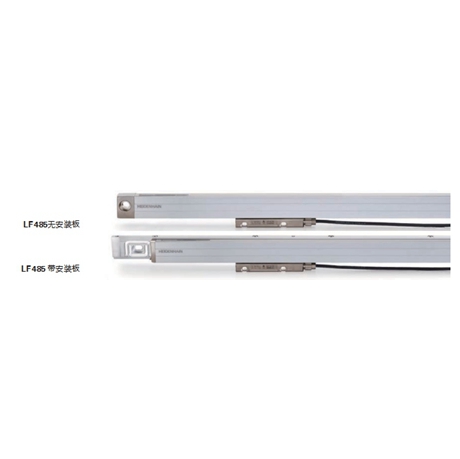

海德漢heidenhain 光柵尺LF 485
詳細介紹
海德漢heidenhain 光柵尺LF 485
緊湊外殼增量式直線光柵尺
?超高重復精度
?溫度特性接近鋼材和灰口鑄鐵
?用于有限安裝空間應用
技術參數 | LF 485 | |||||||||||||
測量基準 線性膨脹系數 | 鋼基體的SUPRADU相位光柵；柵距8 μm Ttherm ? 10 x 10–6 K–1 | |||||||||||||
精度等級* | ± 5 μm；± 3 μm | |||||||||||||
測量長度ML* 單位mm | 安裝板*可選50 100 750 800 |
150 900 |
200 1000 |
250 1120 |
300 1220 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 | |
接口 | ? 1 VPP | |||||||||||||
信號周期 | 4 μm | |||||||||||||
參考點* | LF 485
LF 485 C | ? 測量長度中點位置處1個參考點 ? 2個參考點，每個距測量長度起點和終點25 mm（對于ML ? 1000 mm）或35 mm （對于ML ? 1120 mm） 距離編碼 | ||||||||||||
診斷接口 | 模擬 | |||||||||||||
截止頻率 | –3 dB | ? 250 kHz | ||||||||||||
電氣連接 | 連接安裝塊的單獨適配電纜（1 m/3 m/6 m/9 m） | |||||||||||||
電纜長度 | ? 150 m（海德漢電纜） | |||||||||||||
空載供電電壓 | DC 5 V ±0.25 V/< 150 mA | |||||||||||||
運動速度 | ? 60 m/min（測量方向上的最大加速度? 100 m/s2） | |||||||||||||
所需的運動力 | ? 4 N | |||||||||||||
振動55 Hz至2000 Hz 影響 沖擊11 ms | 帶安裝板的尺殼：? 150 m/s2 （EN 60 068-2-6） 讀數頭：? 200 m/s2 （EN 60 068-2-6） ? 300 m/s2 （EN 60 068-2-27） | |||||||||||||
工作溫度 | 0 °C至50 °C | |||||||||||||
防護等級EN 60 529 | 如果安裝符合樣本中的安裝說明要求為IP 53 如果接入DA 400的密封空氣為IP 64 | |||||||||||||
重量 | 0.4 kg + 0.6 kg/m測量長度 | |||||||||||||
