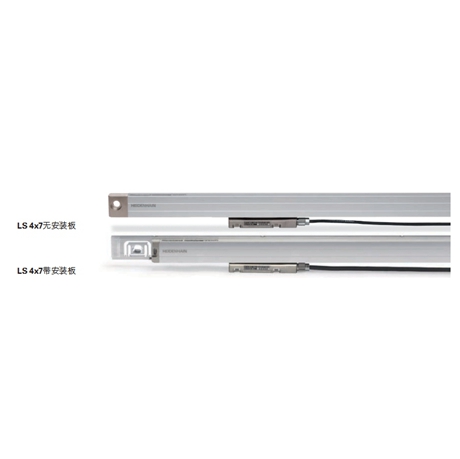

海德漢heidenhain 光柵尺LS 400系列 LS 487 LS 477

測量基準

線性膨脹系數(shù)

DIADUR玻璃光柵，柵距20 μm

Ttherm ? 8 x 10–6 K–1（安裝方式?/?）；用安裝板：Ttherm ? 9 x 10–6 K–1（安裝方式?）

精度等級*

± 5 μm；± 3 μm

測量長度ML*

單位mm

安裝板*，ML 1240以內(nèi)為可選使用，ML 1340以上為必須使用

70 120 170 220 270 320 370 420 470 520 570 620 670 720

770 820 920 1020 1140 1240 1340 1440 1540 1640 1740 1840 2040

參考點* LS 4x7

LS 4x7 C

? 每50 mm可用磁條選擇

? 1個，位于測量長度的中點位置

? 2個參考點，距測量長度起點和終點各為35 mm（對于ML ? 1020 mm）或45 mm

（對于ML ? 1140 mm） 距離編碼

接口

? 1 VPP

? TTL

內(nèi)部細分倍數(shù)* 信號周期

–

20 μm

5倍

–

10倍

–

20倍

–

診斷接口

模擬

–

截止頻率 –3 dB

? 160 kHz

–

–

–

掃描頻率* 邊緣間距a

–

100 kHz

? 0.5 μs

50 kHz

? 1 μs

100 kHz

? 0.25 μs

50 kHz

? 0.5 μs

25 kHz

? 1 μs

50 kHz

? 0.25 μs

25 kHz

? 0.5 μs

測量步距

取決于細分倍率

1 μm1)

0.5 μm1)

0.25 μm1)

電氣連接

連接安裝塊的單獨適配電纜（1 m/3 m/6 m/9 m）

電纜長度2)

? 150 m

? 100 m

空載供電電壓

DC 5 V ±0.25 V/< 120 mA

DC 5 V ±0.25 V/< 140 mA

運動速度

? 120 m/min

? 120

m/min

? 60 m/min

? 120

m/min

? 60 m/min

? 30 m/min

? 60 m/min

? 30 m/min

所需的運動力

? 5 N

振動55 Hz至2000 Hz

沖擊11 ms

加速度

無安裝板：? 100 m/s2（EN 60 068-2-6）

帶安裝板，電纜出線在右側：? 200 m/s2，左側：100 m/s2 （EN 60 068-2-6）

? 300 m/s2 （EN 60 068-2-27）

? 100 m/s2，測量方向

工作溫度

0 °C至50 °C

防護等級EN 60 529

如果安裝符合安裝說明或和安裝信息的要求為IP 53，如果接入DA 400的壓縮空氣為IP 64

重量

0.4 kg + 0.5 kg/m測量長度
