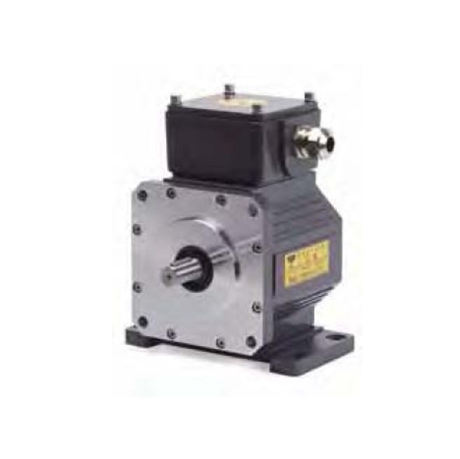

海德漢heidenhain 編碼器ROD 1930

接口*

? HTL

? HTLs

線數*

600 1024 1200 2400

參考點

無

一個

輸出信號頻率邊緣間距a

? 160 kHz

? 0.76 μs

系統精度

柵距的±1/10

電氣連接

帶螺紋端子的端子盒

供電電壓

DC 10 V至30 V

電流消耗（典型值，空載）

15 V：60 mA

軸徑*

實心軸或?qū)嵭耐ㄝS? 15 mm帶機械鍵 云聯-電氣提供

機械允許轉速

? 4000 rpm

啟動扭矩，20°C時

實心軸：? 0.05 Nm

通軸：? 0.15 Nm

轉子轉動慣量

2.5·10-5 kgm2

允許的角加速度

? 4·104 rad/s2

軸負載1)

軸向： ? 150 N

徑向：? 軸端為200 N

振動25 Hz至200 Hz

沖擊6 ms

? 100 m/s2（EN 60 068-2-6）

? 1000 m/s2（EN 60 068-2-27）

工作溫度2)

-20 °C至+70 °C

防護等級EN 60 529

IP66

重量

? 4.5 kg

適用ID

實心軸：1043373-xx 通軸：1043377-xx
