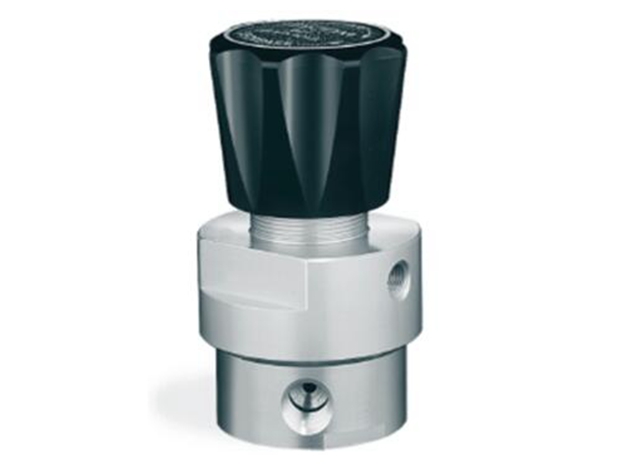

TESCOM減壓閥pressure reducing valveDA

TESCOM減壓閥pressure reducing valveDA

絕對減壓

最大入口壓力 4,500 PSIG/出口負壓范圍- 350 PSIG

高度靈敏/快速響應

DA 系列

技術規格

? 工作參數

壓力等級根據ANSI/ASME B31.3標準

最大入口壓力. . . . . . . . . . . . . . . . . . . . 4,500 PSIG

設計試驗壓力. . . . . . . . . . . . . . . 150% 最大額定壓力

泄漏. . . . . . . . . . . . . . . . . . . . . . 內部，無氣體泄漏

工作溫度1. . . . . . . . . . . . . . . . . . -15° F 至 +165° F

(-25° C 至 +73° C)

流量. . . . . . . . . . . . . . . . . . . . . . . . . . . . Cv = 0.06

最大工作扭矩. . . . . . . . . . . . 30 in. - lbs. (3.39 Nm)

1 有關從 -65°F 至 +400°F的擴展溫度范圍請向工廠咨詢.

? 接觸介質的材料

閥體. . . . . . . . . . . . . . . . . . . . . . . . . . 黃銅或鋁鍍鎳

隔板 . . . 丁晴橡膠、乙丙橡膠或 Viton? (氟化橡膠)

閥座. . . . . . . . . Teflon? (入口最大壓力 500 PSIG),

CTFE （三氟氯乙烯）或 Vespel? (聚酰亞胺)

摩擦襯套（內部） . . . . . . . . . Teflon? (聚四氟乙烯)

摩擦襯套（內部） . . . . . . . . . . . . . . . . 316 不銹鋼

濾清器（40 微米） . . . . . . . . . . . . . . . 316 不銹鋼

其余部件 . . . . . . . . . . . . . . . . . . . . 300 系列不銹鋼

TESCOM pressure reducing valve DA

Absolute decompression

Maximum inlet pressure 4500 PSIG/outlet negative pressure range -350 PSIG

Highly sensitive/responsive

DA series

technical specifications

Operating parameters

Pressure rating according to ANSI/ASME B31.3 standard

Maximum inlet pressure 4,500 PSIG

Design test pressure 150% maximum rated pressure

Leakage Internal, no gas leakage

Working temperature 1.. -15 ° F to+165 ° F

(-25 ° C to+73 ° C)

Flow rate Cv = 0.06

Maximum working torque 30 in. - lbs. (3.39 Nm)

Please consult the factory for an extended temperature range from -65 ° F to+400 ° F

Materials in contact with the medium

Valve body Brass or aluminum nickel plated

Partition board NBR, EPDM or Viton ? (Fluorinated rubber)

Valve seat Teflon ? (Maximum inlet pressure 500 PSIG),

CTFE or Vespel ? (Polyimide)

Friction lining (internal) Teflon ? (PTFE)

Friction lining (internal) 316 stainless steel

Filter (40 microns) 316 stainless steel

Other components 300 series stainless steel
