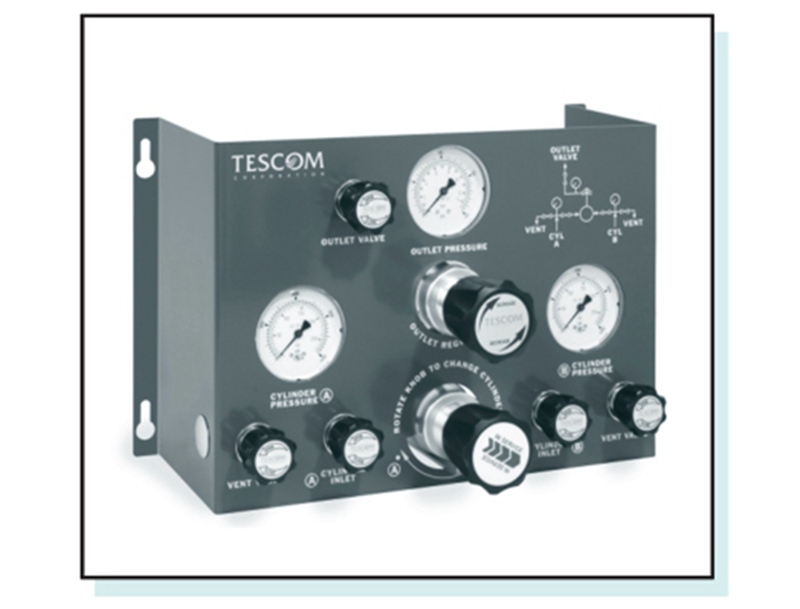

TESCOM轉換調節器ACS012

TESCOM轉換調節器ACS012
技術規格
? 工作參數
壓力等級根據 ANSI/ASME B31.3標準
最大額定入口壓力. . . . . . . . . . . . . . . . . . .400 或 3500 PSIG
最大輸出壓力 . . . . . . . . . . . . . . . . 85/115, 135/165, 185/215,
235/265 PSIG
設計試驗壓力 . . . . . . . . . . . . . . . . . . . . .150% 最大工作壓力
泄漏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 內部：無氣體泄漏
外部：設計符合 ≤ 2 x 10 -8 大氣壓·毫升/秒氦氣
工作溫度. . . . . . . . . . . . . . . . . . . . . . . . . . -40° F 至 +165° F
(-40° C 至 +75° C)
額定流量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .C v = 0.06
壓力單位轉換 14.5 PSIG = 1 bar（巴） 145 PSIG = 1 MPa
? 接觸介質的材料
閥體 . . . . . . . . . . . . . . . . . . . . . 316 不銹鋼、黃銅或鍍鎳黃銅
閥帽 . . . . . . . . . . . . . . . . . . . . . . . . . . .300 系列不銹鋼或黃銅
閥座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Teflon ? (聚四氟乙烯)
隔板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不銹鋼
摩擦襯套 - 內部. . . . . . . . . . . . . . . Teflon ? (聚四氟乙烯)
- 外部. . . . . . . . . . . . . . . . . . . . . . .316 不銹鋼
彈簧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不銹鋼
其余部件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不銹鋼
(及黃銅閥體使用的黃銅材料)
? 壓力表 （3 級標準） . . . . . . . . 316 SST 不銹鋼壓力
表帶不銹鋼調節器，黃銅壓力表帶黃銅調節器
? 管件 . . . . . . . . . . . . . . . . . . . . . 1/4" 凹螺紋 NPT
? 清潔 . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
? 重量 . . . . . . . . . . . . . . . . . . . . . . . . 5 磅 (2.3 kg)
