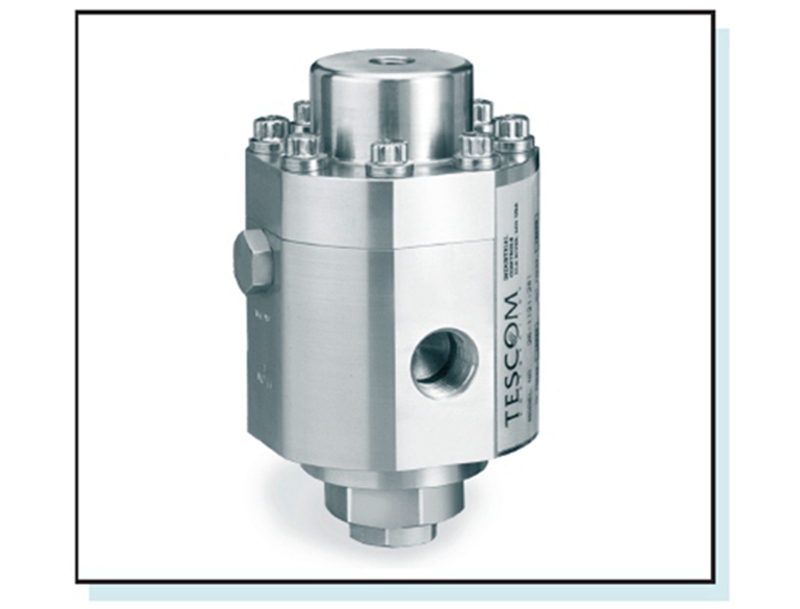

TESCOM調節閥26-1100

TESCOM調節閥26-1100
高流量/高壓
最大入口壓力 10,000 及 6,000 PSIG/出口壓力最高可達入口壓力最大值
裝備氣室/減壓
26-1100 系列
技術規格
? 工作參數
壓力等級根據 ANSI/ASME B31.3標準
最大額定入口壓力:
不銹鋼閥體 (0.25 英寸開口) . . . . . 10,000 PSIG
不銹鋼閥體 (0.375 英寸開口) . . . . . 6,000 PSIG
鋁閥體 . . . . . . . . . . . . . . . . . . . . . . 6,000 PSIG
黃銅閥體. . . . . . . . . . . . . . . . . . . . . 6,000 PSIG
出口壓力范圍 . . . . . . . . . . . . . . 至最大入口壓力值
設計試驗壓力 . . . . . . . . . . . . . 150% 最大額定壓力
泄漏 . . . . . . . . . . . . . . . . . . . . . . . . . . .無氣體泄漏
工作溫度. . . . . . . . . . . . . . . . . . . -40°F 至 +165° F
(-40° C 至 +73° C)
額定流量. . . . . . . . . . . . 0.25 英寸開口: Cv = 0.46
0.375 英寸開口: Cv = 1.30
? 接觸介質的材料
閥體 . . . . . . . . . 300 不銹鋼, 316 不銹鋼, 鋁或黃銅
隔板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Buna-N
O 型圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . Buna-N
備用密封圈. . . . . . . . . . . . . . . . . . . . . . . . .Teflon?
閥座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .CTFE
緊固圈 . . . . . . . . . . . . . . . . . . . . . . . . 15-7 不銹鋼
閥蓋 . . . . . . . . . . . . . . . . . . . . . . . . . . 17-4 不銹鋼
其余部件. . . . . . . . . . . . . . . . . . . . 300 系列不銹鋼
有關其他材料及改動，請向工廠咨詢。
? 清潔 . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
? 重量（不帶壓力表）
不銹鋼 . . . . . . . . . . . . . . . . . . . . . . 10 磅 (4.5 kg)

鋁 . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 磅 (1.8 kg)
